Grundlage für das Programm WinSprink® ist der seit vielen Jahren auf dem Markt erfolgreich bewährte Berechnungskern (SpriCalc).

SpriCalc als Anbindung an das Microstation-CAD-System TriCAD MS von Venturis IT GmbH und CARF von LuArtX IT GmbH, so dass die hydraulische Berechnung für ein in TriCAD/CARF eingegebenes Rohrnetz direkt vorgenommen werden kann.

Drei Standardtabellen (VdS und FM) sind im Programm enthalten. Anwenderspezifische Tabellen können ergänzt werden.

Es können beliebig viele Wirkflächen eingegeben, berechnet und gespeichert werden.

Die vom VdS/ FM / NFPA/ DIN EN 12845  geforderte Genauigkeit sowie die Form des Berechnungsausdruckes werden erfüllt.

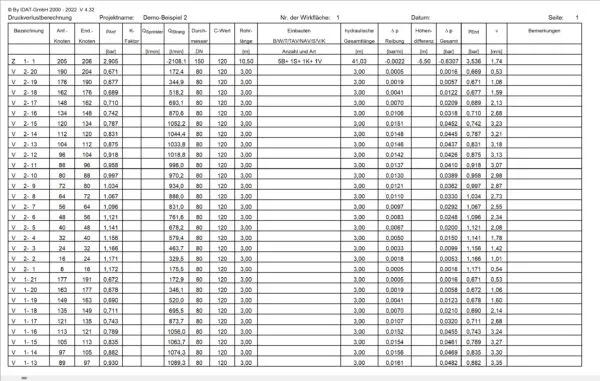

Für jeden Rohrabschnitt werden vom Programm folgende Angaben ausgedruckt:

• Nummer der Rohrleitung
• Anfangs- und Endknotennummer
• Druck am Anfang des Leitungsabschnittes
• Bei Sprinklern den K-Faktor
• Die Ausflussrate am Sprinkler
• Die Wassermenge im Rohr
• Rohrdurchmesser und -länge
• Einbauten (Anzahl Bögen, Winkel, T-Stücke…)
• Die hydraulische Länge
• Druckverlust durch Reibung
• Höhendifferenz
• Der gesamte Druckverlust
• Der Druck am Ende des Rohres
• Die Fließgeschwindigkeit im Rohrabschnitt
• Grafische Darstellung des Ergebnisses der Berechnung mit der Pumpenkennlinie

• Berechnung mit 120 Iterationen
• Optimierte Planung zur Kosteneinsparung
• Berechnung nach tabellarischer Eingabe
• VdS CEA 4001, FM Global, NFPA, DIN EN 12845 konform
• Berechnung nach Hazen-Williams und Darcy-Weisbach (Sprühwasser- und Schaumlöschanlagen)
• Berechnung beliebig vermaschter Netze möglich
• Umfangreiche Liste von Pumpenkennlinien
• Ausgabe der Fließzeit für Trockengruppen

Der Berechnungskern (SpriCalc) wurde bereits durch den VdS geprüft und abgenommen.
Es ergaben sich keine Beanstandungen. Ebenso werden die Berechnungen von FM und anderen Prüfinstitutionen akzeptiert.

Als kostenpflichtige Zusatzoption besteht auch die Möglichkeit, den Druckverlust anstelle der Hazen-Williams-Formel nach der Darcy-Weisbach-Formel (z.B. für Schaumanlagen) zu berechnen.

Informationen zur Eingabe der Daten für die externe Schnittstelle erhalten Sie direkt von Venturis IT GmbH oder entsprechend LuArtX IT GmbH.

‍
