SpriCAD® für AutoCAD oder BricsCAD

Mit SpriCAD® kann alternativ zu WinSprink die Eingabe der Rohrnetzgeometrie mit dem CAD-System AutoCAD oder BricsCAD erfolgen.

Systemvoraussetzungen:

Betriebssystem Windows 10 oder 11

AutoCAD:  Version 2018 – 2025 (64bit)/ kein AutoCAD LT
BricsCAD: Version 2021 – 2024 Pro (64bit)

Die Eingabe der Rohrleitungen zur Berechnung erfolgt mit Hilfe der SpriCAD®-Tools mit intelligenten Linien direkt in AutoCAD/ BricsCAD in einer 3D-Isometrie.

Die Isometrie kann sogar direkt in ein 3D-Architektur-Modell, welches referenziert wurde, gezeichnet werden.

Rohre erhalten folgende Eigenschaften:

  • DN-Wert
  • C-Wert
  • Länge
  • Zusatzlänge
  • Rohrtyp
  • Nummerierung
  • Formstücke

Weitere wichtige Grundlagen zur hydraulischen Berechnung erfolgen an den Sprinklersymbolen oder möglichen Einbauteilen.

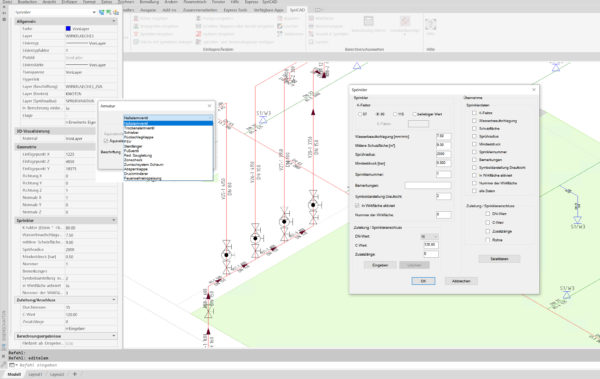

Sprinklereigenschaften:

  • K-Faktor
  • DN-Wert am Anschluss
  • Wasserbeaufschlagung
  • Schutzfläche
  • Sprühradius
  • Mindestdruck am Sprinkler
  • Nummer der Wirkfläche

Bei Einbauten kann ein passendes Symbol gesetzt und dessen Äquivalentlänge hinterlegt werden.

Drei Standardtabellen (VdS und FM) sind im Programm enthalten. Anwenderspezifische Tabellen können ergänzt werden.

Es können beliebig viele Wirkflächen eingegeben, berechnet und gespeichert werden.

Eine umfangreiche Liste von Pumpenkennlinien namhafter Hersteller werden mitgeliefert.

Alle im Zeichenmodell befindlichen Informationen werden anschließend an unseren Berechnungskern (SpriCalc) mit Hilfe von übergeben und verarbeitet.

Die vom VdS/ FM / NFPA/ DIN EN 12845 geforderte Genauigkeit, sowie die Form des Berechnungsausdruckes werden von SpriCalc erfüllt.

Zur Auslegung des Sprinklernetzes stehen verschiedene Filter zur Verfügung für:

  • Wasserdurchfluss
  • Fließgeschwindigkeit
  • Druckverlust in Rohren
SpriCAD® für AutoCAD und BricsCAD:
  • 3D-Einstrichverfahren mit SpriCAD®-Tools
  • Isometrische Darstellung der Rohr- und Knotennummern

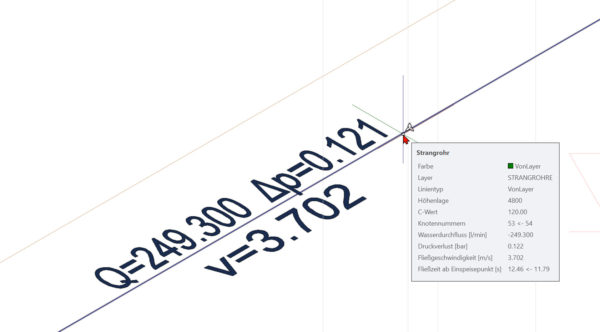

  • Optische Ergebnisdarstellung für Durchfluss, Fließgeschwindigkeit und Druckverlust
  • Automatische Verteilung der Sprinkler im Raum
  • Erstellung von Stücklisten
  • Etagenverwaltung
  • Standard: Hazen-Williams-Formel
  • Als kostenpflichtige Zusatzoption besteht auch die Möglichkeit, den Druckverlust anstelle der Hazen-Williams-Formel nach der Darcy-Weisbach-Formel (z.B. für Schaumanlagen) zu berechnen.
