Palettenbelegung

Neben dem CAD-Programm bietet IDAT auch Programme für die Produktionsplanung an. Diese Programme vervollständigen das Portfolio in der Art, dass man mit IDAT eine durchgehende und integrierte Planung vom Moment der Datenübernahme vom Kunden bis hin zur Produktion des Fertigteils abbilden kann. Diese Programme arbeiten mit den vom CAD-Programm erzeugten Maschinendaten und sind so voll kompatibel zu moderner Produktionstechnik und Leitrechnersystemen. Für den Betrieb dieser Programme wird kein AutoCAD benötigt und sie können unabhängig vom CAD auf einem separaten Computer betrieben werden.

Das Programm Palletizer ist zuständig für die Paletten- bzw. Bahnbelegung in der Produktion. Der Palletizer arbeitet direkt mit den Maschinendaten aus dem CAD-Programm oder dem Stapelprogramm.

In der Konfiguration des Programms werden u.a. folgende Einstellungen hinterlegt:

• Paletten- bzw. Bahnabmessungen
• Abstellerbreiten am Rand und in der Palettenmitte
• Belegungsrichtung

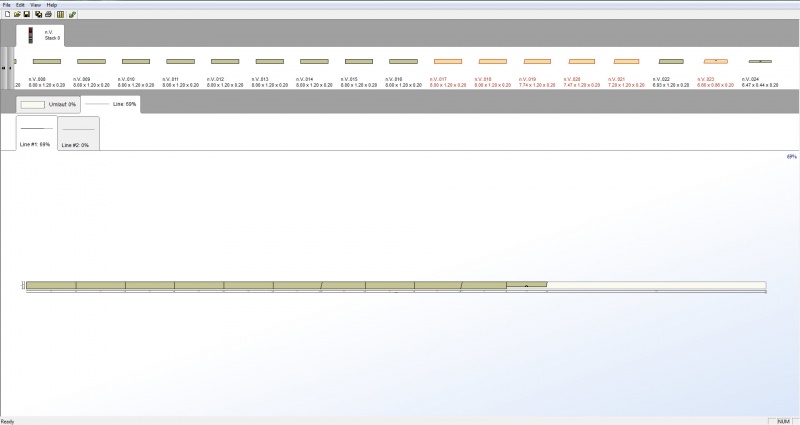

Nach dem Start des Programms werden alle Fertigteile, die aktuell zur Produktion anstehen, in das Programm geladen und stapelweise angezeigt. Natürlich können im Palettierungsprogramm mehrere Aufträge gleichzeitig verarbeitet werden. Der Anwender kann die Elemente entweder manuell auf der Palette oder Bahn platzieren oder eine vollautomatische Belegung durchführen. Hierbei wird die Stapelreihenfolge beachtet.

Das Programm ist auch in der Lage Doppelwände zu verarbeiten. Hier ist die Besonderheit, das pro Wand zwei Elemente gleichzeitig (Erst- und Zweitschale) belegt und in ihrer Lage zueinander überwacht werden müssen.

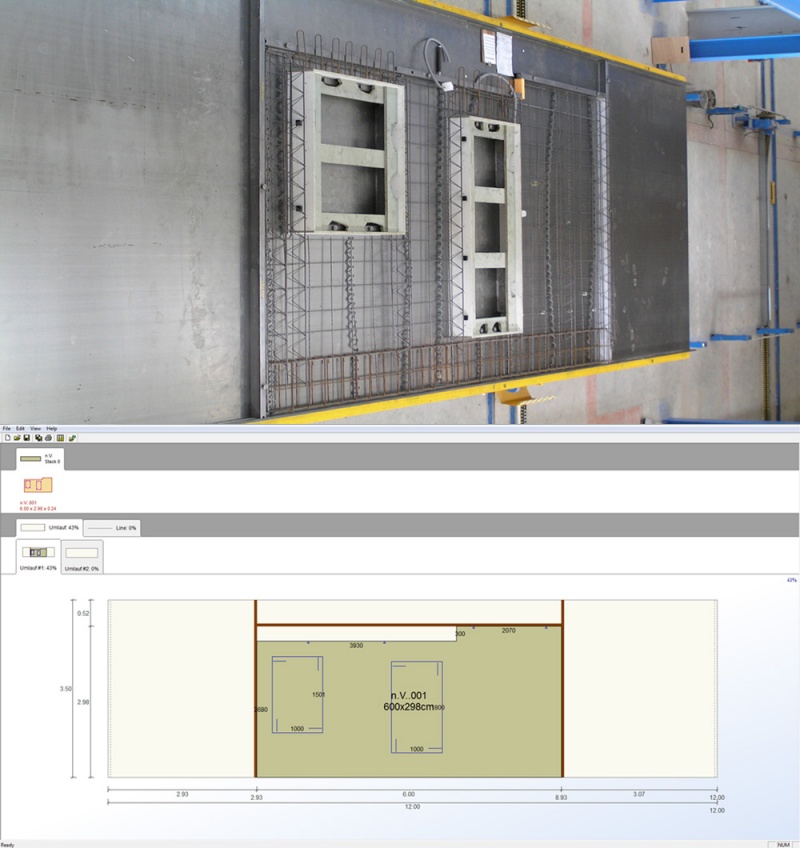

Als Ausgaben können Produktionslisten mit grafischer Darstellung der Elementpositionen auf den Paletten oder der Bahn (incl. Detailvermaßung) erstellt werden. Ebenso werden die Maschinendaten pro Palette/Bahn für den Leitrechner erstellt.
